滾筒洗衣機U殼箱體生產線

工藝步驟：

  沖壓描述200張料片→叉車分別進入AB雙料倉→料片移載機械手→料片對中定位機構→料片移載機械手進入模具(共4步序)→U殼折彎→U殼移載機械手→A工位進行U殼箱體的組對及預焊接→U殼移載機械手→B/C/D工位進行U殼箱體剩余焊點的焊接→U殼箱體輸送線體。四套模具+切屑自動收集箱+切余料自動碼垛機+換模平臺等組成U殼料片沖壓成形步序。

  成型描述板料沖壓成型后，沖壓移載機械手將板料送到折U工位，折U工位折完后，折U移載機械手將U殼同步由折U工位送到待料工位、由待料工位送到提升工位，U殼在提升工位被焊接工位移載機械手抓取已送到焊接工位A/B/C/D，在焊接工位A完成箱體的組對及預焊接，在焊接工位B/C/D工位完成對箱體的剩余焊點的焊接，焊接完畢后，箱體在焊接工位D的輸送線體的驅動下下線。

生產節拍：≤25秒

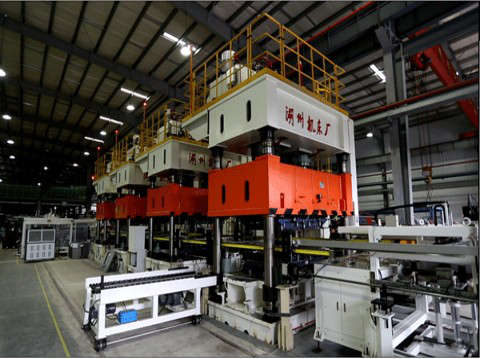

  設備信息：壓機采用湖州機床廠設備，料片移栽機械手由我司自行研發制作
